【驚愕】Pixel 7a用に冷却ファン(ペルチェ無し)をDIY。装着して原神のフレームレート測ったら凄まじい結果に!

内部結露せずに、Pixel 7aの端末寿命を短くしない冷却ファンを自作してみた

グラフィックの処理を主に行う『GPU』は、パフォーマンスを高めると『発熱』しやすくなるのが特徴。よって暑い季節は性能の低下が顕著に。Pixel 7aが搭載するGoogleの『Tensor G2』も例外ではありません。

Pixel 7aは元々、負荷の重い3Dゲーム(原神画質最高、60fps設定)プレイ時にフレームレートが低下しやすい端末。基本的にオールラウンダーですが、『ゲームプレイを目的として購入』すべきでは無いスマートフォンです。

あわせて読みたい
Pixel 7aにも苦手分野はある?Pixel 6a、7 Pro、Xiaomi 12T Proと3Dゲーム性能を比較! Googleが2023年5月11日にリリースしたスマートフォン『Pixel 7a』。オープンマーケット版は『62,700円(税込)』というミドルクラスの価格帯ながら、Socに最上位モデルP...

他メーカーのハイエンドモデルにおいても、真夏に高いGPUパフォーマンスを維持し続けるのは至難の技。パフォーマンス低下の原因となる『発熱』を抑えるために、Amazon楽天市場では『ペルチェ素子』を使用した冷却ファンが数え切れないほど販売されています。

私も一度だけペルチェ式の冷却ファンを購入。電源をONにしてから間もなくプレート部分には結露が発生。その様子を見て『2度とペルチェ式は使わない』と決意(除湿機はペルチェ式)。端末の内部結露は故障の確率を高めるからです。

とはいえ、何らかの熱対策を行わないと夏場はパフォーマンスが低下したまま。Amazonのヒートシンクカテゴリーで『第1位』になっていた『スマートフォン冷却シート』を試してみましたが、劇的な効果は得られませんでした。

あわせて読みたい
【検証】Pixel 7aにAmazonで『ベストセラー1位』の冷却シートを貼りつけてフレームレートを実測してみた... 先日、Amazonで面白そうな製品を見つけました。その名は『2023 スマホ冷え 貼って剥がせるスマートフォン冷却シート』。 素材は『熱伝導性シリコン』と『アルミニウム合...

ペルチェ式以外のスマートフォン用ファンを探してみるも、数が極めて少なく理想的なものは見つからず。私が求めているのは『USB駆動』。熱を抑えることが第一目的なのに、ファンのバッテリーが発熱したら意味が無いからです。

風の強さも重要。『風が出ている程度』では効果を望めない可能性大。半ば諦めかけたのですが、『スマートフォン用』以外にカテゴリーを広げたところ、Amazonで面白そうなアイテムを発見!それがコチラ。

USBファン

Amazonより

幅6cm×奥行き6cm×厚み3cmという、スマートフォンの筐体サイズに適したUSBファン。2つセットで『1,688円(購入時)』。これで何かしらの効果が得られたらコスパ上々(モバイルバッテリーで駆動可)。

あわせて読みたい
ワイモバイルよりLINEMOの方が『安い』と思ってたけど条件次第?『家族割』『60歳以上かけ放題割』を適... SoftBankのオンラインブランド『LINEMO』と、サブブランドの『ワイモバイル』。単純に料金プランのみ見ていくと『LINEMOの方がお得』という判断しがち。しかしワイモバ...

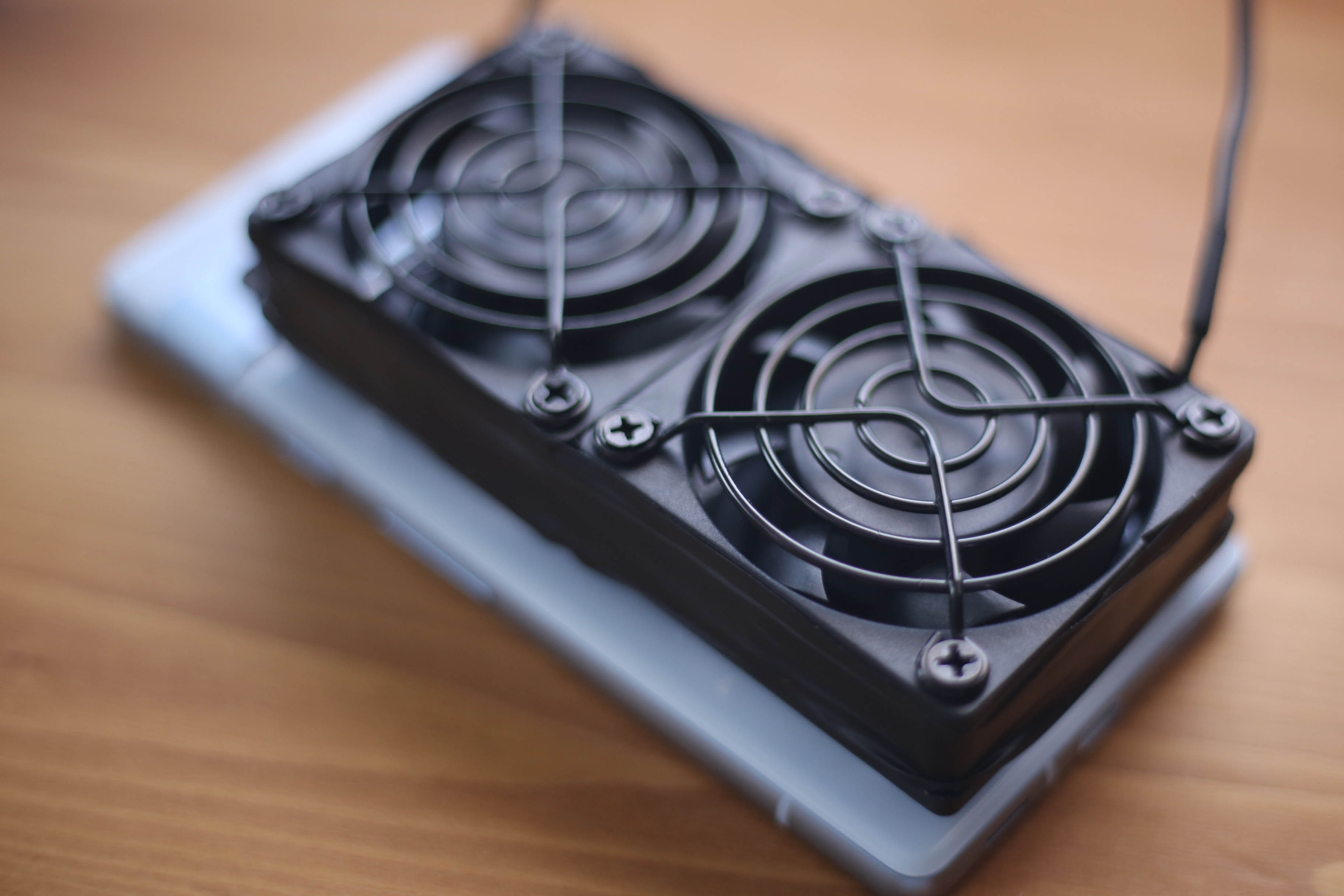

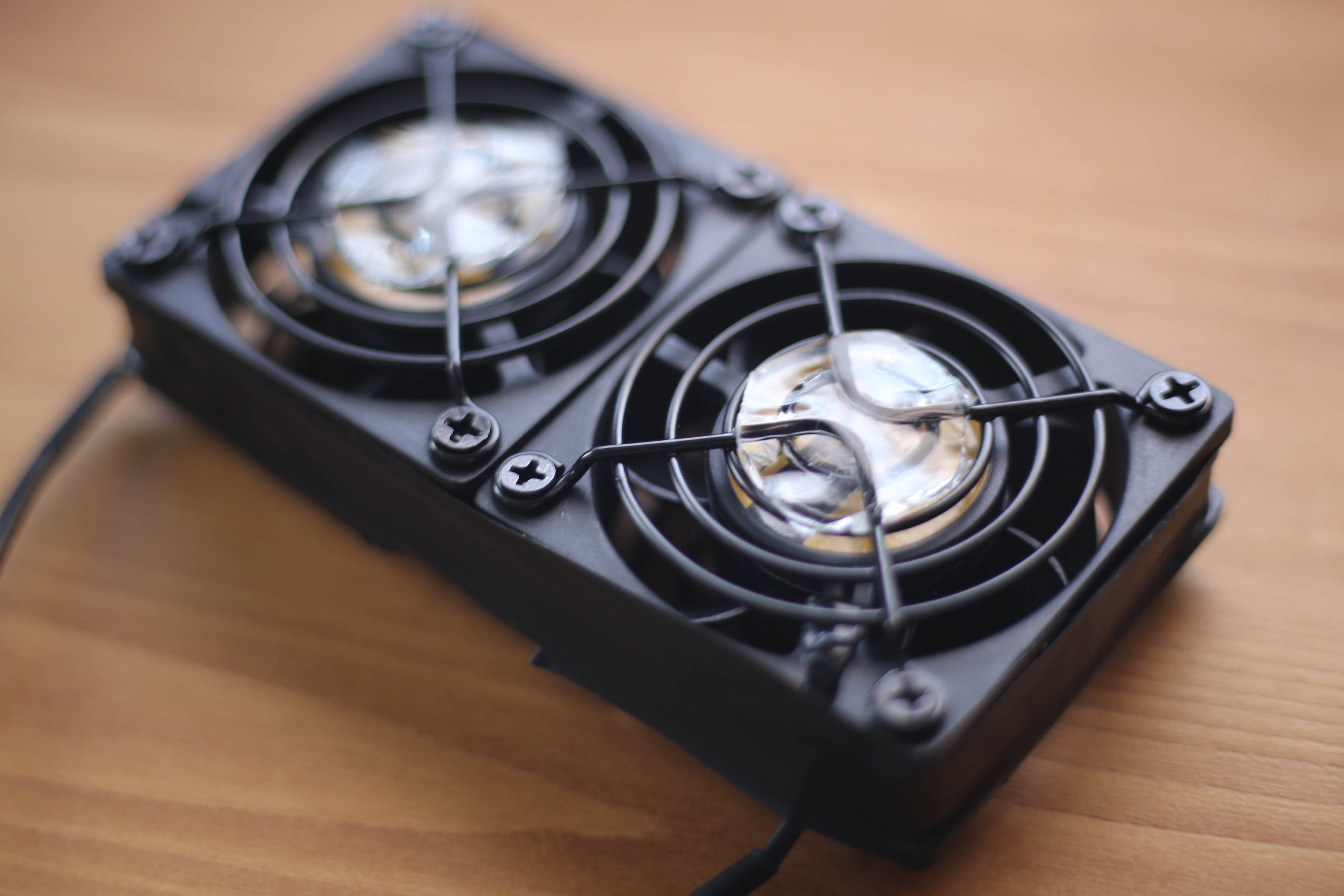

まずはセリア(100円均一)で購入した黒のゴムテープで2つのファンをぐるぐる巻きにして固定。中央(黄色い方)に丸く切った『超強力はがせる両面テープ』を貼って完成!重さを測ったら『約151g』でした。

USBファン合体

実際Pixel 7aに取り付けてみましたが、思っていたより安定。テープが『はがせる』タイプなので取り外しもOKです。

USBファン装着

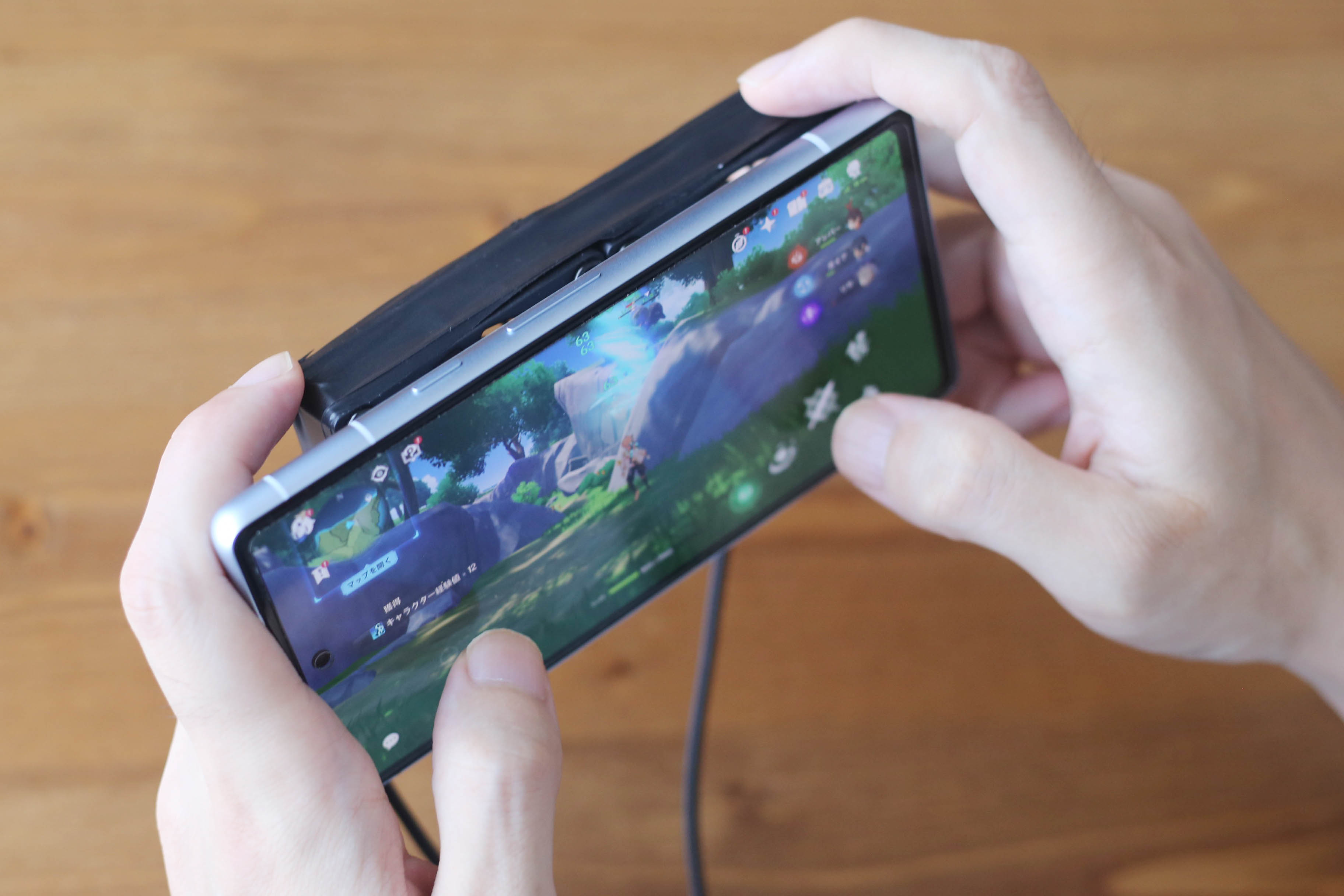

奥行きが増して若干持ちづらくはなりますが、普通にゲームを遊べる程度。これには一安心。

ファン装着手持ち

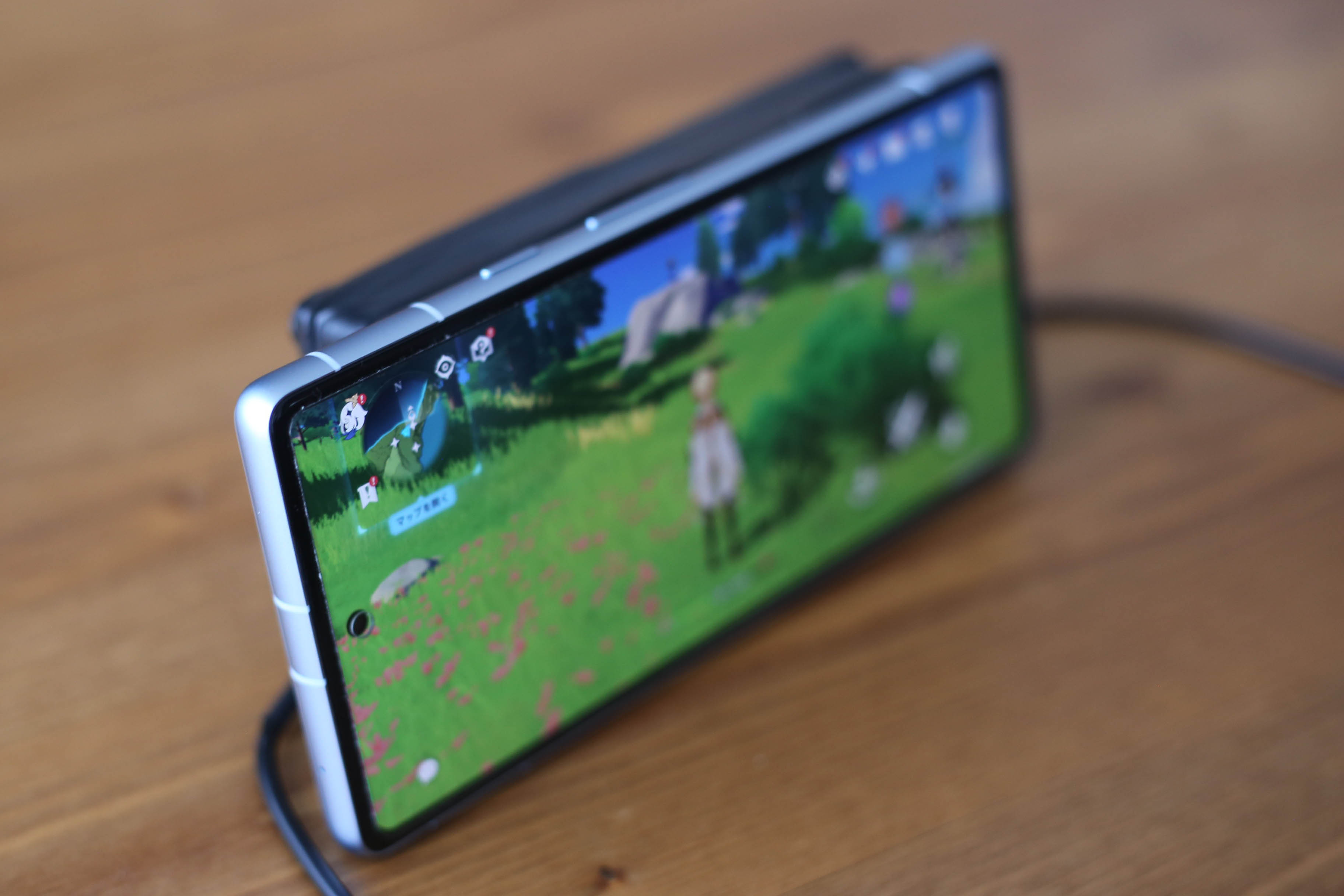

机の上に置いてみたら何という事でしょう。冷却ファンがスタンドの代わりに。外付けのBluetoothコントローラーを使用して遊ぶ時にも便利。

ファンスタンド

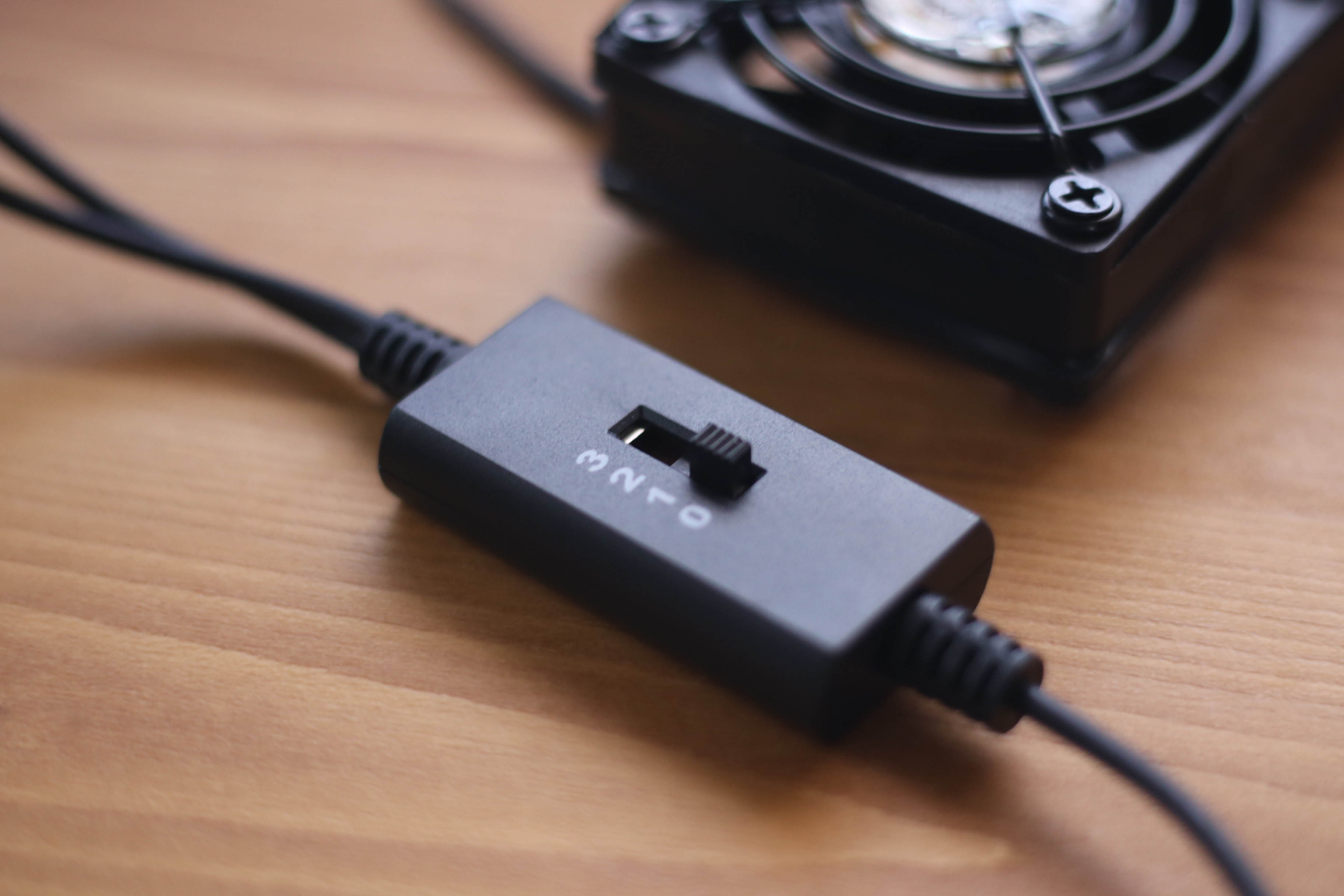

内部結露を起こさない『安全なスマートフォン用冷却ファン』の準備は整ったわけですが、一番重要なのは当然『冷却効果を得られるか』。風の強さは3段階に調節出来て、一番強くするとそれなりの風量を得られます。しかしこれがGPUパフォーマンスに影響を与えるレベルなのかは謎。

風力切り替えスイッチ

ファン音は一般的なモバイルファンに近い程度。BluetoothイヤフォンEarFun Air Pro 3のノイズキャンセリングをONにしたら、ほぼ聞こえなくなりました。

あわせて読みたい
Pixel 7a用にBluetoothイヤフォン『EarFun Air Pro 3』を購入した理由。ミドルのコスパ追求 Googleのスマートフォン『Pixel 7a』は、最新音声規格『LE Audio』をサポート(ビルド番号TQ2B.230505.005.A1では開発者オプションからONにする必要あり)。LE Audioに...

効果を得られなかったらコレどうしよう』という思いが交錯する中、いざ検証を開始(場所は30度設定にした冷房をつけた室内)。まずは冷却ファンを取り外した状態で、原神を『画質最高』『60fps』に設定して7分程度プレイ。いつも通り30秒を超えたあたりからフレームレートがどんどん低下。

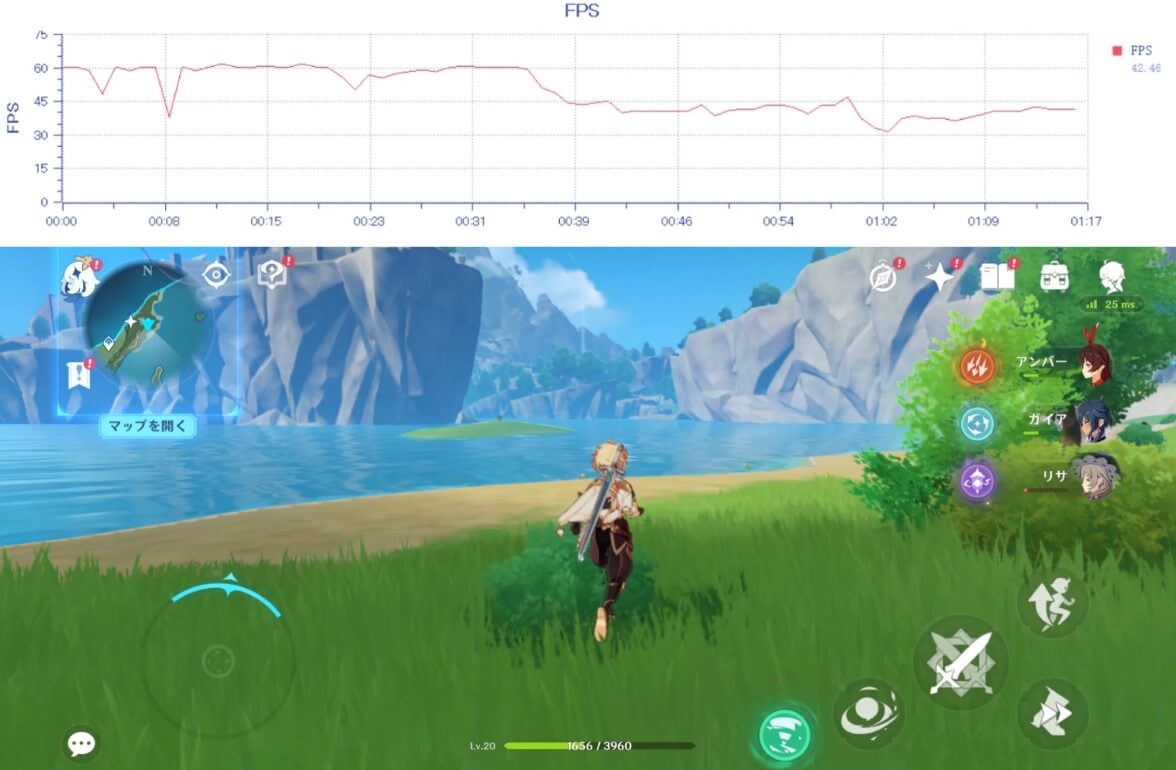

検証1

Pixel 7aで原神(画質:最高、60fps)プレイ時のフレームレート(冷却ファンなし)※画像選択で動画再生

5分を過ぎると『40fps』を維持するのがやっと。明らかに発熱を制御し切れずにいます。『冷却ファンなし』の平均フレームレートは『45fps』。最低フレームレートは『18fps』。

プレイし初めは『60fps』出ているので、熱の制御さえ出来ればPixel 7aは『さらにフレームレートを高められる』スマートフォン。自作したスマートフォン用USB冷却ファンが、Pixel 7aの底力を引き出す事が出来るのか。

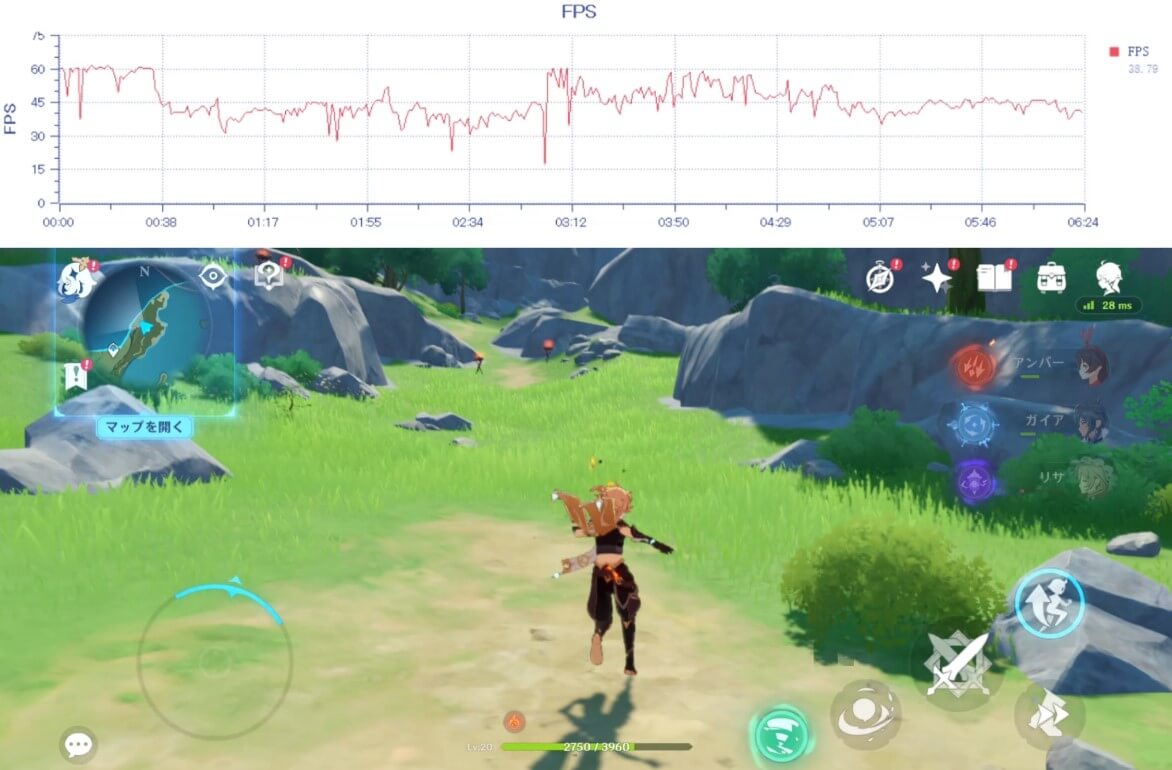

検証2

Pixel 7aで原神(画質:最高、60fps)プレイ時のフレームレート(冷却ファンなし)※画像選択で動画再生

出だしは『冷却ファンなし』と比較して明らかに順調。フレームレート60fpsの時間が伸びています。しかし1分を超えてやや低下傾向に。やはり高フレームレートを維持するほどの冷却効果は得られないのか。

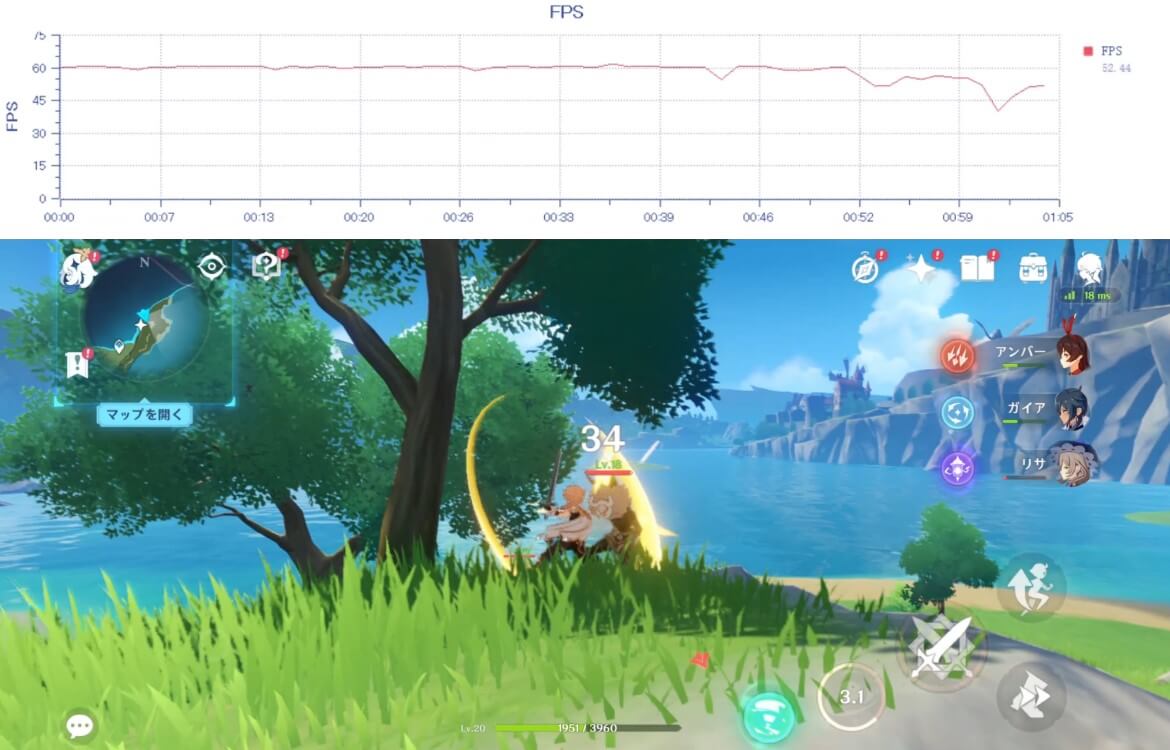

検証3

Pixel 7aで原神(画質:最高、60fps)プレイ時のフレームレート(冷却ファンあり)※画像選択で動画再生

一度落ちかけたフレームレートがまさかの復活!再び50fps~60fpsで推移。これは『冷却ファンなし』とは明らかに異なる動き。

検証4

Pixel 7aで原神(画質:最高、60fps)プレイ時のフレームレート(冷却ファンあり)※画像選択で動画再生

後半にかけても局所的にしかフレームレートは低下せず。冷却シートを貼り付けた時には分かりづらかった熱の制御。今回は間違いなく『効果あり』です。最低フレームレート『33fps』。平均フレームレート『54fps』という疑う余地の無い結果が数値で証明。

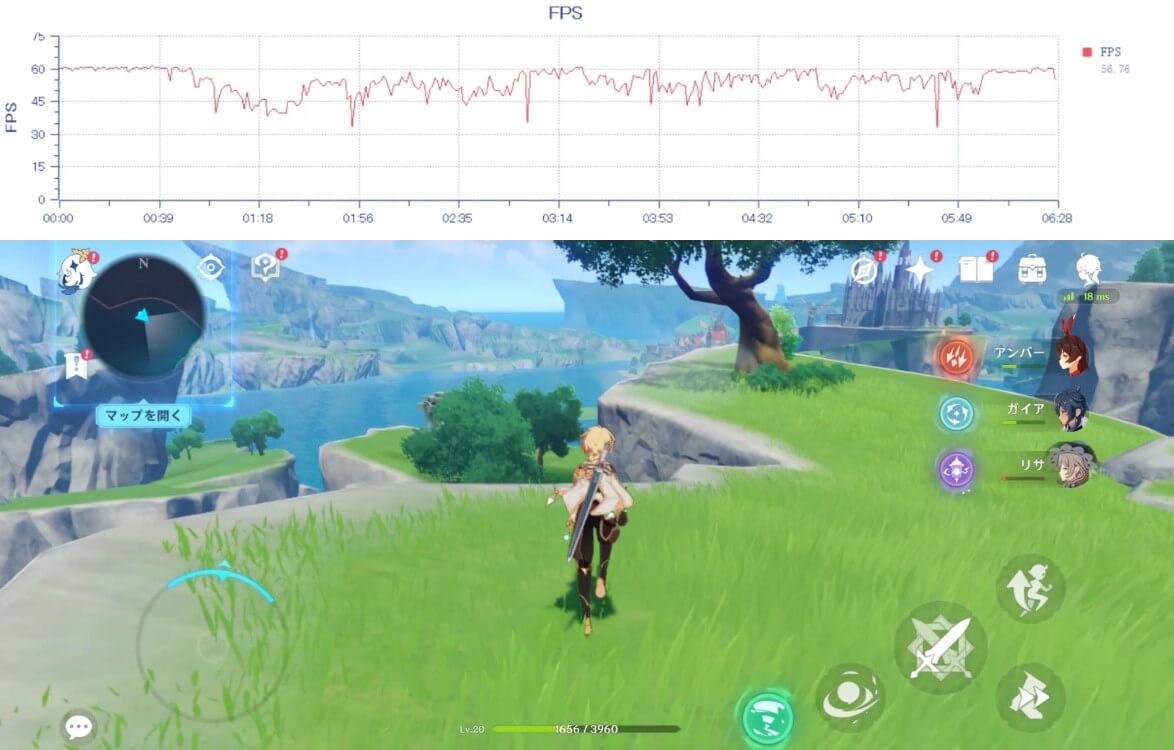

検証5

Pixel 7aで原神(画質:最高、60fps)プレイ時のフレームレート(冷却ファンあり)※画像選択で動画再生

今回は『自作の冷却ファン』なので、改良すべきポイントが多々あります。スマートフォンアクセサリーメーカーは、『内部結露を起こさない風力強めのスマートフォン用USB冷却ファン』を作ってください。
